Sljedeći čimbenici moraju se uzeti u obzir u procesu planiranja

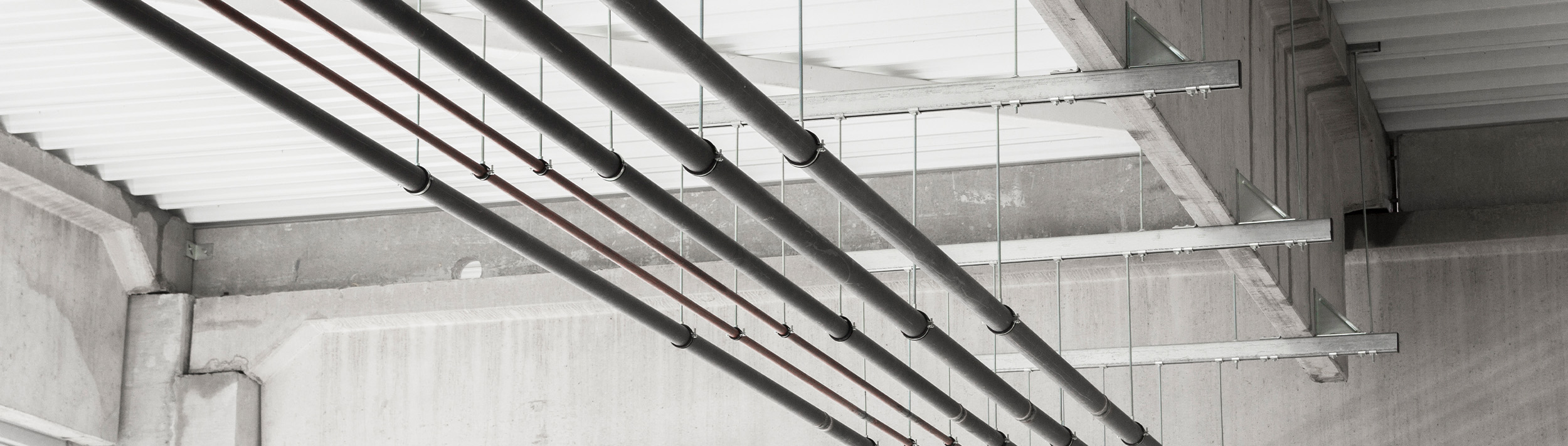

Tehnički ispravna uporaba fiksnih i slobodnih točaka omogućuje sigurno pričvršćivanje cjevovoda.
Točke pričvršćivanja fleksibilno apsorbiraju izduženja cijevi koja je posljedica utjecaja topline.
One stabiliziraju cijelu strukturu kontroliranim prenošenjem sila koje se posljedično javljaju na nosivu konstrukciji ili strukturu građevine.
Pri izradi „koncepta fiksnih i slobodnih točki“ i planiranju konstrukcije za pričvršćivanje,
učinak temperature, očekivana ukupna opterećenja ( statička i dinamička ) i na kraju, ne manje važna, strukturna situacija ( prostorni položaj i izgled cijevnog razvoda ) moraju se uzeti u obzir.
Koncept uzima u obzir :
- koja je točka pričvršćivanja projektirana kao fiksna točka, a koja kao slobodna točka
- udaljenosti na kojima se postavljaju točke pričvršćivanja kako bi se apsorbirala promjena
- duljine i opterećenja koja se događaju.
Okvirni razmak na temelju vrste cijevi
Osim niza normi, smjernice proizvođača cijevi također pružaju pomoć u određivanju ispravnih udaljenosti pričvršćivanja:
- Približno preporučene udaljenosti pričvršćivanja čeličnih i bakrenih cijevi nalaze se u DIN 1988, dio 2,
- Okvirne vrijednosti razmaka za metalne cijevi nalaze se u smjernica ma za metalne cijevi, koje uključuju i Norm EN 13480.
- Za ostale materijale cijevi primjenjuju se informacije proizvođača cijevi.
Maksimalni preporučeni razmak obujmica za kompozitne i plastične cijevi
| Vanjski promjer [mm] | Kompozitne cijevi indikativne vrijednosti udaljenosti [m] | VPE-(PE-X)-Rohre DIN 16892 indikativne vrijednosti udaljenosti [m] | PB-Rohre DIN 16968 indikativne vrijednosti udaljenosti [m] | PVC-C DIN 8080 indikativne vrijednosti udaljenosti [m] |
| 14 | 1,2 | |||
| 16 | 1,2 | 0,8 | 0,5 | 0,8 |
| 18 | 1,5 | |||
| 20 | 1,5 | 0,9 | 0,6 | 0,95 |
| 25 | 1,5 | 1,0 | 0,7 | 1,05 |
| 26 | 1,5 | |||
| 32 | 1,5 | 1,0 | 0,8 | 1,2 |
| 40 | 1,5 | 1,2 | 1,0 | 1,3 |
| 50 | 1,5 | 1,2 | 1,2 | 1,5 |
| 63 | 1,5 | 1,2 | 1,4 | 1,7 |
Rezultat
Ispravan razmak točaka pričvršćivanja uvijek ovisi o korištenom materijalu cijevi, kao i s tim povezanim linearnim istezanjima i očekivanim opterećenjima.
Oni se određuju pojedinačno za svaku situaciju instalacije.
Za tehnički ispravno pričvršćenje cjevovoda moraju se uzeti u obzir specifikacije za pričvršćivanje udaljenosti prema traženoj normi i specifikacije dane od strane proizvođača cijevi.
