Nosivost montažnih vodilica

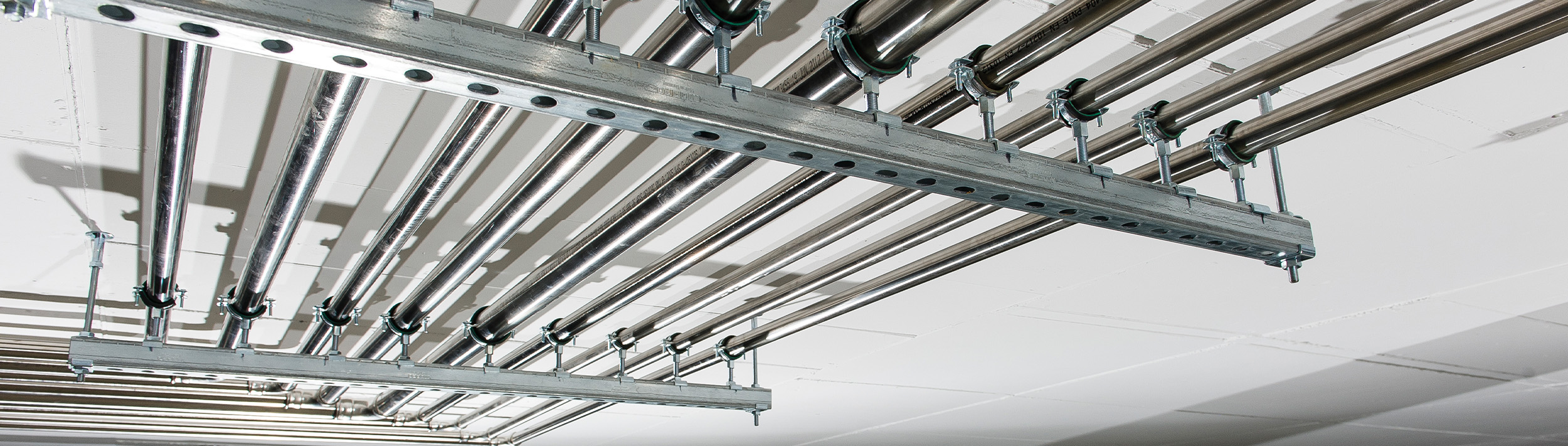

Utjecaji na nosivost montažnih profila

Od materijala preko dizajna profila pa do završne obrade površine - za svaku primjenu postoji prikladna montažna vodilica. Što treba uzeti u obzir pri odabiru prave vodilice? Kako se razlikuju u pogledu nosivosti?

Opterećenje savijanja – do kojih granica opteretiti profil ?

Ovisno o primjeni, na vodilicu djeluju različite sile: tlačna sila, vlačna sila, sila uvijanja ili savijanja.

Naprezanje savijanjem najčešće se javlja kod montažnih tračnica i stoga je posebno važno za dizajn. Naprezanja savijanja nastaju kada vertikalne sile djeluju na vodoravnu vodilicu. Materijal može izdržati mala opterećenja, kako se opterećenje smanjuje, deformacija se također smanjuje i vodilica se vraća u prvobitni položaj. Ako je opterećenje previsoko, vodilica će se trajno deformirati.

Tada je premašena je takozvana čvrstoća istezanja čelika ( elestična deformacija ).

Kako bi se isključile trajne deformacije, u praksi, koeficijent sigurnosti uključen je u izračunu. U slučaju sustavnih vodilica koje su certificirane prema zahtjevima Udruge za osiguranje kvalitete RAL, u izračun je uključen faktor ( koeficijent ) sigurnosti od 1,54.

Geometrija i krutost vodilica

Osim svojstava materijala, geometrija ( dizajn ) vodilica također utječe na stabilnost vodilica. Tako je npr. otvoreni profil ima manju nosivost i otpornost savijanju ( krutost ) od zatvorenog profila pod istim uvjetima opterećenja. Otpornost savijanju krutost određuje se kroz dva parametra:

• momentom otpora – izvodi se iz  iz geometrije presjeka vodilica i mjera je otpora koji profil suprotstavlja unutarnjim naprezanjima pod opterećenjem. Radi li se o opterećenju savijanjem, naziva se aksijalnim ili momentom otpora savijanja.

• moment otpora vodilice povezan je s momentom inercije površine, a oba se koriste za izračunavanje deformacija vodilica pod opterećenjem.

MÜPRO pruža parametre kao i informacije o nosivosti različitih profila u tabličnom obliku u katalogu proizvoda. Uzima se u obzir i najveći dopušteni otklon u skladu sa smjernicama RAL-a GZ 655: To je L/200 za montažu vodilice i L/150 za konzole.

Za jednostavan i praktičan izračun nosivosti sustavnih vodilica, MÜPRO nudi odgovarajući softverski program. Izračun možete učiniti besplatno izravno u svom internetskom pregledniku ili ga preuzeti kao dio MÜPRO softvera za planiranje. Prikazani je primjer kako izračunat pričvršćivanja odvodne cijevi. Prikazano je kako ovisno o slučaju opterećenja treba odabrati drugačiju vodilice:

Promjer cijevi povećava se ovisno o količini otpadnih voda koje se ispuštaju. U skladu s tim, povećava se i opterećenje koje se mora uzeti u obzir za sigurno pričvršćivanje cijevi: Iako je opterećenje u početku 32 kg/m (A), za što je dovoljna MPC vodilica 40/80 s C-profilom, na sljedećoj točke pričvršćivanja (B) opterećenje iznosi 55 kg/m te se mora koristi vodilica MPC 40/120 s H-profilom.

Koje uvjeta treba uzeti u obzir prilikom instalacije

Kako bi se optimalno planirala nosivost kod naknadne ugradnje, uvijek se moraju provjeriti utjecajni čimbenici koji su u skladu s tim, na primjer: Koja opterećenja proizlaze iz popunjenosti cijevi? Postoje li posebni zahtjevi zaštite od požara? Je li konstrukcija izložena utjecajima okoline kao što su vjetar ili snijeg? …
